开关电源
规划概述
GD32E503R SMPS PFC+LLC规划由PFC和LLC两部门组成，PFC部门使用GD32E230C芯片节制，输入220V互换电，输出415V直流电压；；LLC部门使用GD32E503R芯片节制，输入415V直流电压，输出24V直流电压�！！�。该规划提供SWD接口、、、USART调试口、、、蜂鸣器及散热电扇等外设资源，可实现过压、、、欠压检测、、、过流检测和过热检测等多种�；；ぶ澳��！！�。
PFC全称Power Factor Correction（功率成分校对电路），是一种提高电路功率成分的电路，常用于100W以上的电器中�！！�。PFC电路能够使电流波形追随电压波形，提高电路的有功功率，克制电流谐波�！！�。
LLC谐振电路是一种转换效能较高的DC/DC电路，因其电路中蕴含谐振电感Lr，励磁电感Lm和谐振电容Cr，故而称为LLC电路�！！�。LLC电路能够在全负载领域内实现MOS管等开关器件的软开关，降低开关器件的开关损耗，提升转换效能，常用于百瓦级、、、千瓦级的电路中�！！�。
规划优势
选取了有桥PFC+半桥LLC拓扑，最大效能达到500W
强弱电由双MCU分隔节制：：
· PFC使用GD32E230C节制，输入220V互换电，输出415V直流电压
· LLC 使用GD32E503R节制，输入415V直流电压，输出24V直流电压
GD32E503R选取SHRTIMER节制LLC MOS管的频率变动，节制精度更高
PFC最大效能95.40%，最大PF值1.00
LLC最大效能96.04%，纹波＜±1.5%
整机最大效能90.85%，纹波＜±1.5%
支持SWD/USART调试口，配置蜂鸣器及散热电扇等外设资源
拥有过压、、、欠压、、、过流、、、过温等�；；ぶ澳�

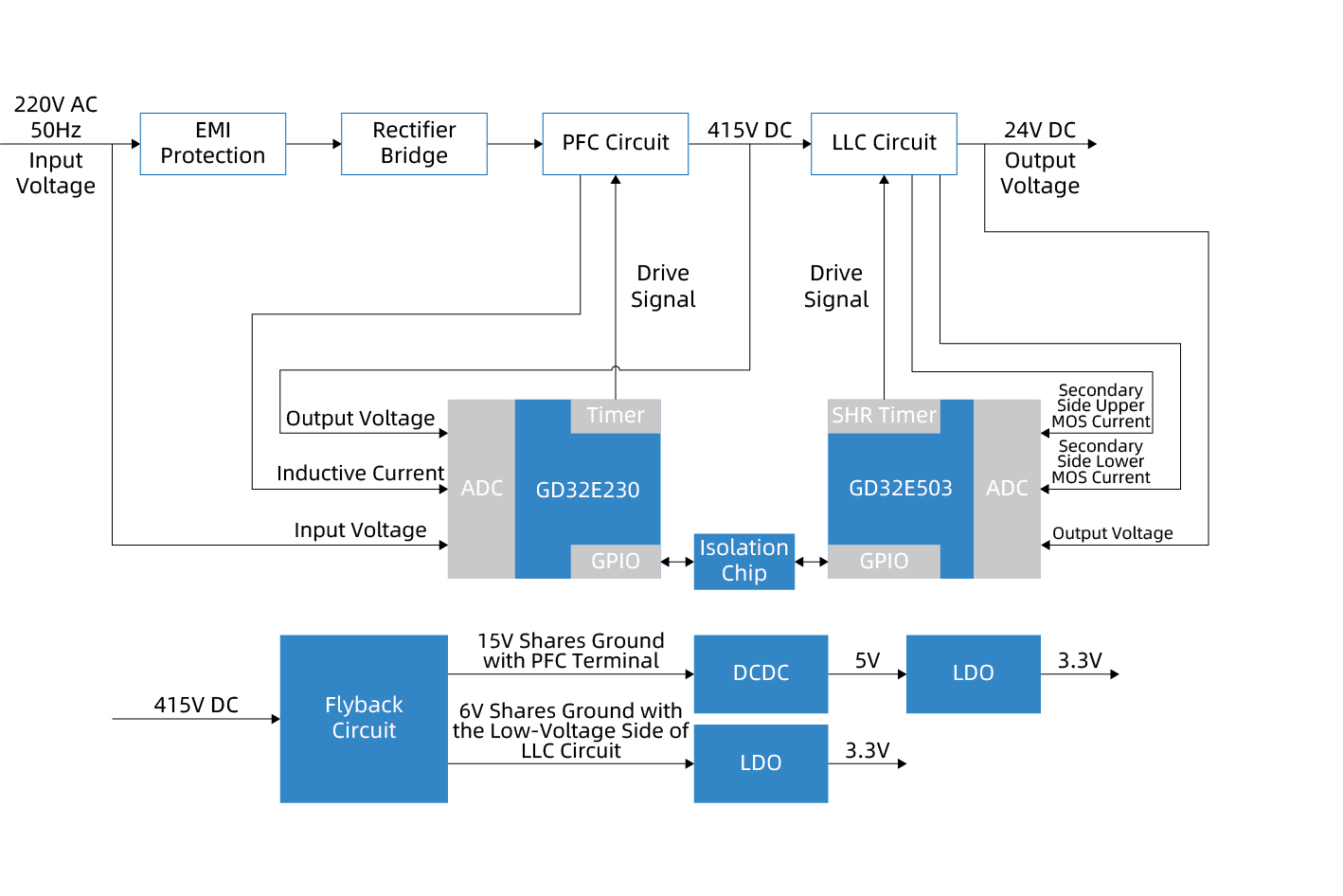

职能框图
