边缘AI双模态 ，，握别工业场景人为误判！银河yh0076创新多芯片融合规划让磁瓦缺点无处可藏
在新能源汽车、、工业设备需要发作确当下 ，，磁瓦作为一种宽泛利用的电机主题磁性元件 ，，其质量直接决定终端产品的靠得住性。。由于其制作过程的复杂性 ，，容易导致磁瓦产生缺点 ，，严重影响产品的机能 ，，降低产品的质量。。然而 ，，传统磁瓦质检依赖人为敲击听音、、目视查抄 ，，有较高的漏检误判率 ，，内部暗裂更是 “看不见的巨大隐患”。。
如今 ，，西安电子科技大学的“磁听视界”团队在第二十届研电赛中荣获一等奖 ，，由他们设计的一款融合了银河yh0076创新多条产品线的声振-视觉双模态磁瓦缺点检测系统解决了这一行业痛点 ，，不仅实现了“内部裂纹+理论缺块”的同步精准鉴别 ，，更将检测效能显著提升 ，，为磁瓦企业注入智能制作新动能。。
磁瓦：多领域主题元件 ，，传统质检陷 “效能低、、内外缺点难两全” 困局
磁瓦 ，，作为电机中产生恒定磁场的关键磁性元件 ，，早已渗入进现代工业的主题领域——从汽车、、飞机的动力系统 ，，到空调、、电视的主题部件 ，，再到变压器、、新能源汽车及通讯设备的关键组件 ，，其质量直接决定终端产品的机能与靠得住性。。随着 “中国制作 2025” 与 “工业 4.0” 的深度推动 ，，国内磁性资料产业迎来高速发展期：2019-2024年中国磁瓦市场从150亿元增长至240亿元 ，，预计2025年市场规模达350亿 ，，年均复合增长率超过10%。。但磁瓦的制作流程极为复杂 ，，需历经粉碎、、混合、、压抑、、成型、、烧结、、磨削、、洗濯等多道工序 ，，压抑成型的力度、、烧结的温度及其他不不造成分 ，，极易导致磁瓦产生内部暗裂、、理论缺块等缺点 ，，这些缺点不仅会减弱磁瓦强度、、影响产品机能 ，，严重时甚至会引发电机故障与安全变乱 ，，因而出厂前的质检环节至关重要。。
然而 ，，当前行业主流的质检方式仍依赖传统人为：一方面靠工人目视查抄理论缺块 ，，另一方面通过敲击磁瓦 “听音辨缺点” 判断内部裂纹。。这种方式不仅效能低下 ，，均匀检测速度不及 20片/分钟 ，，难以匹配规�；；霾枰�；；更存在显著的主观性与不不变性 —— 高强度检测易导致工人视觉、、听觉委顿 ，，漏检、、误判率飙升 ，，且无法实现检测数据的数字化追忆 ，，后续质量分析与工艺优化不足凭据。。即便部门企业引入单一机械视觉技术 ，，也只能检测理论裂纹、、崩缺 ，，对小于0.5mm的亚理论微裂纹及内部气孔等荫蔽缺点鉴别能力不及 ，，“内外缺点难两全” 的痛点始终困扰着磁瓦出产企业 ，，进而直接影响至各行各业。。
双模态“黑科技”：既“听” 得准 ，，又“看”得清

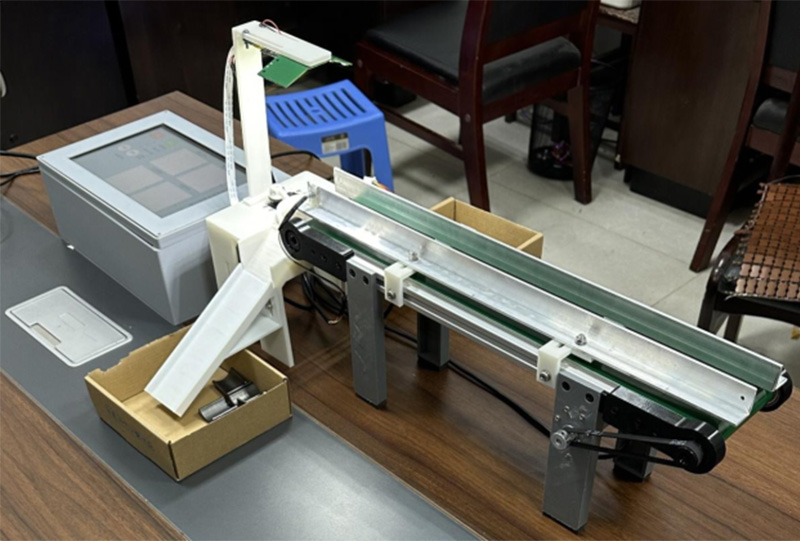

研电赛边缘AI规划——“声振-视觉双模态磁瓦缺点检测”系统 ，，通过 “声振+视觉” 双模态融合 ，，实现了缺点检测“无死角”。。
1. 声振检测 ，，“听”出内部暗裂 ，，精准捉拿“频率异常”
当磁瓦从传送带跌落撞击激振台时 ，，系统通过高活络度麦克风捕获声振信号 ，，经三重主题技术处置：
高通滤波去噪：利用 GD32H759 的滤波器算法加快器（FAC） ，，滤除 10KHz 以下的工厂机械噪声 ，，保留缺点特点频段；；
VMD 模态分化：通过变分模态分化 ，，提取反映内部结构的关键频段 ，，放大 “良品 vs 次品” 的声振差距；；
SVM 智能分类：基于 3000 组磁瓦声振样本（含 2008 个良品、、992 个次品）训练的支持向量机模型 ，，能精准鉴别内部暗裂 ，，均匀检测时长仅 83ms ，，误检率低至 3.2%。。
即就是肉眼难辨的 0.3mm 微裂纹 ，，也能通过声振信号的 “频率异常” 被精准捉拿。。

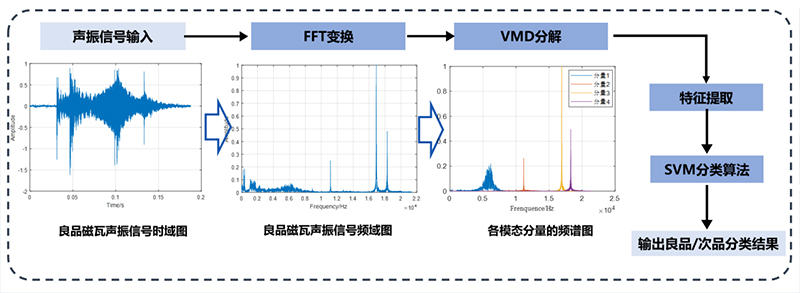

声振信号算法设计
2. 视觉检测 ，，“看” 清理论缺块 ，，轻量化模型实现精准分拣
针对磁瓦理论缺块、、崩边等缺点 ，，系统搭载 CMOS 工业相机（OV5640） ，，共同量化优化的 YOLO-FastestV2 模型 ，，实现实时检测：
模型轻量化：通过银河yh0076创新 GD32 Embedded AI 工具 ，，将正本必要 PC 端运行的 YOLO 模型压缩为 INT8 精度 ，，直接部署在 GD32H759 MCU 上 ，，无需依赖云端；；
小指标精准鉴别：经 1000 张缺点样本训练（含镜像、、旋转、、加噪数据加强 ，，按 9:1 划分训练集与测试集） ，，模型对边缘小缺块的鉴别正确率达 92.5% ，，检测时长节制在 300ms 内；；
自动标注定位：检测了局实时在 RGB 触摸屏（1280×800 分辨率）标注缺点区域 ，，工人无需凑近查看 ，，了如指掌。。
双模态数据最终通过系统融合判断 ，，哪怕遇到 “内部无裂但理论缺块”“外观无缺但内部暗裂” 的复杂情况 ，，也能实现精准分拣。。

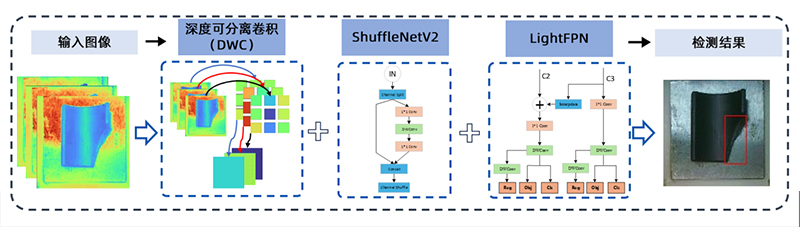

磁瓦外部缺点检测算法设计
硬核硬件支持：银河yh0076创新芯片筑牢“低功耗与高靠得住”底座
系统的高效运行 ，，离不开银河yh0076创新全产品线的协同支持。。从主控到电源 ，，从电机驱动到存储芯片 ，，每一颗芯片都为工业场景量身定制：
主题组件 | 型号 | 利用关键优势 |
主控MCU | GD32H759 | Arm? Cortex?-M7内核 ，，600MHz主频+ 3840KB Flash ，，轻松承载双模态算法 ，，功耗节制更佳 |
数据存储 | GD5F1GQ5UE | SPI NAND Flash用于存储数据 ，，频率133MHz ，，容量1Gb ，，拥有大容量、、高速数据传输等优势 ，，合用规划中LVGL页面图片、、文字等大数据的存储与接见 |
电源治理 | GD30DC1350SSTR | 4.5-25V宽输入 ，，3A输出 ，，选取ACOT节制技术与同步整流结构 ，，转换效能超90% ，，内置过流、、过温�；；� ，，为相机、、电机提供不变供电。。 |
电机驱动 | GD30DR3000WGTR | 6.5-40V宽压支持 ，，3.2A驱动电流 ，，ESOP8封装散热效能高 ，，内置死区功夫节制、、过流/过温�；；� ，，欠压锁定（UVLO）和防MOSFET直通等安全�；；ぶ澳�。。确保传送带匀速运行 ，，相比同类芯片 ，，机能与成本节制优势显著 |
低压稳压 | GD30LD2000NSTR | 5V转3.3V转换电路以GD30LD2000NSTR芯片为主题 ，，提供低压高不变性的本地电源输出 ，，为 MCU、、传感器提供干净电源 ，，预防电压颠簸影响检测精度 |
尤其是 GD32H759 的双核协同设计：一块掌管声振信号处置、、人机交互 ，，另一块专一图像鉴别、、电机节制 ，，通过串口DMA实现数据高速传输 ，，确保系统在500ms内实现 “检测-判断-分拣” 全流程 ，，以满足工业出产线的节拍需要。。
工业级设计：从车间到云端 ，，全场景适配
本系统不仅具备检测能力 ，，更能齐全贴合磁瓦出产车间现场的复杂环境。。
1. 自动化闭环：从“检测”到“分拣”无需人为过问
传送带选取闭环PID调速 ，，依附霍尔编码器反馈 ，，实时赔偿速度误差 ，，确保磁瓦跌落姿势一致；；
检测实现后 ，，高精度数字舵机自动将良品、、次品分入分歧料箱 ，，预防人为分拣的二次危险；；
红外对射传感器精准触发检测流程 ，，无需工人手动操作 ，，实现 “无人值守” 运行。。
2. 人道化交互：看得见、、听得懂、、好操作
RGB 电容触摸屏支持10点触控 ，，实时显示磁瓦总数、、良品/次品数、、声振频域图、、缺点标注图；；
嵌入TTS语音合成�？？� ，，检测异常时自动播报 “第XX片磁瓦内部暗裂” ，，工人无需紧盯屏幕；；
多级菜单支持传送带速度调节、、检测参数配置 ，，工人10分钟即可上手操作。。
3. 可拓展性：从磁瓦到全工业场景
目前系统已在横店东磁等头部企业的出产车间实现批量测试 ，，除磁瓦外 ，，还可适配：
电机定子、、变压器铁芯等磁性元件的缺点检测；；
通过参数微调 ，，延长至陶瓷、、玻璃等脆性资料的内部裂纹鉴别；；
支持对接 MES/ERP 系统 ，，检测数据实时上传 ，，实现 “质量追忆 - 出产优化” 闭环。。
边缘AI引领质检新方向 ，，银河yh0076创新筑牢将来工业技术根基
以AI智能检测取代人为经验判断 ，，这套声振-视觉双模态磁瓦缺点检测系统 ，，不仅精准破解传统质检效能低、、误判高、、内外缺点难两全的主题痛点 ，，更清澈标定了工业检测的将来方向——以边缘侧 AI 为技术主题 ，，深度融合多模态感知能力 ，，将“精准、、高效、、低成本”的质检效力 ，，切实延长至每一条工业出产线。。
将来 ，，伴随超轻量化模型迭代、、边缘 AI 技术深入等关键技术升级 ，，银河yh0076创新将持续以全栈式主题技术赋能 ，，为行业向“工业4.0”深度迈进筑牢坚实的技术根基。。
